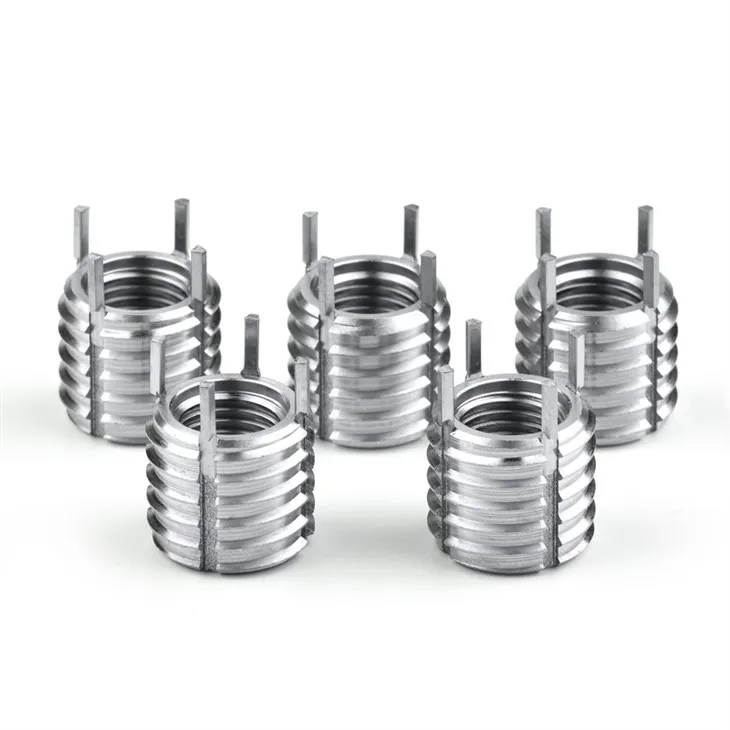

Metrički keensert zaključavajući umetci s navojem imaju manji OD-navoj nego standardni ulošci za teške uvjete primjene, idealno za uska mjesta gdje je prihvatljiva manja čvrstoća izvlačenja. Keensert zaključavanje umetaka s navojem idealni su za ojačanje navoja, posebno kada se parni svornjak ili vijak često uklanja. Ovi umetci pružaju jake, trajne niti od nehrđajućeg čelika u bilo kojem osnovnom materijalu, željeznom, obojenom ili nemetalnom. Keensert zaključavanje umetaka s navojem također je prikladno za brzo popravljanje svlačenih, oštećenih ili istrošenih navoja. Tipke za zaključavanje pozitivno sprječavaju rotiranje umetka.
Značajke:
• Montirani sa standardnim bušilicama i slavinama
• Jednostavna instalacija i uklanjanje
• Može se koristiti u različitim materijalima: aluminij, magnezij, hladno valjani čelik
• Pasiviziran kako bi se povećala otpornost na koroziju i završna obrada
• Unutarnji navoj protustrujan na inch seriji; brojač potopljen unutarnji navoj na metričkoj seriji
Tipične aplikacije:
• Kamioni, RV-ovi
• Strojevi, mali motori
• Plijesni, alat i umrijeti
• Zadaci MRO-a
Materijal : u ugljičnom čeliku - C1215 ili ekvivalent
U nehrđajućem čeliku - 303 ili ekvivalent
Tipke - 302 CRES ili ekvivalent
Završetak : ugljični čelik - cink fosfat
Nehrđajući čelik - pasiviziran
Dopuštena odstupanja : ± .010 inča ili ± .25 mm, osim ako nije drugačije navedeno.
Dimenzije : Nalaze se u inčima, osim što su metrički umetci u milimetrima.
Metrički / Inch umetci imaju metrički unutarnji navoj
sve ostale dimenzije su u inčima.
Tipke : Umeci s unutarnjim navojem veličine 5/16 ili M7 i većim
4 ključa za zaključavanje, manje veličine imaju 2 ključa za zaključavanje.
Tolerancija rupe bušilice : Inch - .234 do .500 = +.004 / -. 001
Inch - Više od .500 = + 0.005 / -. 001
Metrički - 6,90 do 10,80 = + 100 / -. 025
Metrički - Preko 12.80 = + 130 / -. 025
PARAMETAR ZA UGRADNJU NAVOJA KEENSERT LOCKING :
Tanke stijenke - Metričke serije | |||||||||||
Umetnuti | Montaža | Uklanjanje | |||||||||
Carbon Part No. |
Nehrđajući dio br. |
Unutarnja klasa navoja 6H |
Klasa vanjskog navoja 6g |
Duljina u. |
Br. Dijela alata za instalaciju |
Dodirnite Veličina bušilice |
C'Sink Diameter +.25 / -. 00 | Thread Tap | bušilica | ||
Veličina klase 6H | Minimalna dubina |
Veličina |
Dubina | ||||||||
25.847 | 26.347 | M2- 0,4 | M4-0,7 | 3.0 | 24.697 | 3.4 | 4.1 | M4-0,7 | 4.0 | 2.8 | 2.0 |
25.848 | 26.348 | M2,5 - 0,45 | M4.5- 0.75 | 3.8 | 24.698 | 3.9 | 4.6 | M4.5- 0.75 | 5.0 | 3.0 | 2.0 |
25.849 | 26.349 | M3-0.5 | M5-0,8 | 4.25 | 24.699 | 4.4 | 5.1 | M5-0,8 | 5.5 | 3.5 | 2.25 |
25.950 | 26.350 | M4-0,7 | M6-0,75 | 5.25 | 24750 | 5.5 | 6.1 | M6-0,75 | 6.5 | 4.6 | 2.5 |
25.951 | 26.351 | M 5-0,8 | M8-1.25 | 8.0 | 24.751 | 6,9 | 8.25 | M8-1.25 | 9.5 | 5.50 | 4.00 |
25.952 | 26.352 | M6-1 | M10-1.25 | 10.0 | 24.752 | 8.8 | 10.25 | M10-1.25 | 11.5 | 7.50 | 4.75 |
25.953 | 26.353 | M8-1.25 |
M12-1.25 |
12.0 | 24.753 |
10.8 |
12.25 |
M12-1.25 |
13.5 |
9.50 |
4.75 |
26.153 | 26.553 | M8-1 | |||||||||
25.955 | 26.355 | M10-1.5 |
M14-1.5 |
14,0 | 24.755 |
12.8 |
14.25 |
M14-1.5 |
15.5 |
11.50 |
4.75 |
26155 | 26555 | M10-1.25 | |||||||||
25.956 | 26.356 | M12-1.75 |
M16-1.5 |
16,0 | 24.756 |
14.75 |
16.25 |
M16-1.5 |
17.5 |
13.50 |
4.75 |
26.156 | 26.556 | M12-1.25 | |||||||||
Teška - metrička serija | |||||||||||
Umetnuti | Montaža | Uklanjanje | |||||||||
Carbon Part No. |
Nehrđajući dio br. |
Unutarnja klasa navoja 6H |
Klasa vanjskog navoja 6g |
Duljina u. |
Br. Dijela alata za instalaciju |
Dodirnite Veličina bušilice |
C'Sink Diameter +.25 / -. 00 | Thread Tap | bušilica | ||
Veličina klase 6H | Min. Dubina |
Veličina |
Dubina | ||||||||
25.963 | 26.363 | M4-0,7 | M8-1.25 | 8.0 | 24.763 | 6.90 | 8.25 | M8-1.25 | 9.5 | 5.50 | 4.00 |
25.964 | 26.364 | M5-0,8 | M10-1.25 | 10.0 | 24.764 | 8.80 | 10.25 | M10-1.25 | 12.5 | 7.50 | 4.75 |
25.965 | 26.365 | M6-1 | M12-1.25 | 12.0 | 24.765 | 10.80 | 12.25 | M12-1.25 | 14.5 | 9.50 | 4.75 |
25.966 | 26.366 | M8-1.25 |
M14-1.5 |
14,0 | 24.766 |
12.80 |
14.25 |
M14-1.5 |
16.5 |
11.50 |
4.75 |
26.166 | 26.566 | M8-1 | |||||||||
25.967 | 26.367 | M10-1.5 |
M16-1.5 |
16,0 | 24.767 |
14.75 |
16.25 |
M16-1.5 |
18.5 |
13.50 |
4.75 |
26.167 | 26.567 | M10-1.25 | |||||||||
23.596 | 26.369 | M12-1.75 |
M18-1.5 |
18.0 | 24.769 |
16.75 |
18.25 |
M18-1.5 |
20.5 |
15.50 |
4.75 |
26.169 | 26.569 | M12-1.25 | |||||||||
25.970 | 26.370 | M14-2 |
M20-1.5 |
20.0 | 24.770 |
18.75 |
20.25 |
M20-1.5 |
22.5 |
17.50 |
4.75 |
26.170 | 26.570 | M14-1.5 | |||||||||
25.971 | 26.371 | M16-2 |
M22-1.5 |
22,0 | 24.771 |
20.50 |
22.25 |
M22-1.5 |
24.5 |
17.75 |
6.35 |
26.171 | 26.571 | M16-1.5 | |||||||||
26.172 | 26.572 | M18-1.5 | M24-1.5 | 24.0 | 24.772 | 22.50 | 24.25 | M24-1.5 | 26.5 | 19.75 | 6.35 |
25.973 | 26.373 | M20-2.5 |
M30-2 |
30.0 | 24.773 |
28.00 |
30.25 |
M30-2 |
34,5 |
25.75 |
6.35 |
26.173 | 26.573 | M20-1.5 | |||||||||
26.174 | 26.574 | M22-1.5 | M32-2 | 32,0 | 24.774 | 30.00 | 32.25 | M32-2 | 36,5 | 27.75 | 6.35 |
25.975 | 26.375 | M24-3 |
M33-2 |
33,0 | 24.775 |
31.00 |
33.25 |
M33-2 |
37,5 |
28.75 |
6.35 |
26.175 | 26.575 | M24-2 | |||||||||
Instalacija i uklanjanje :
